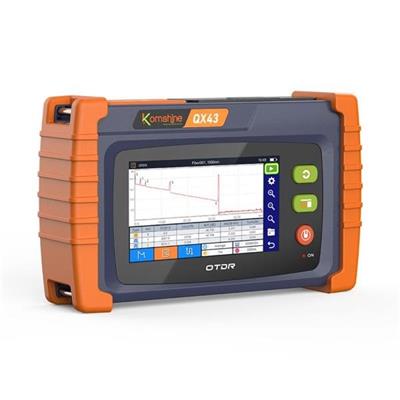

Komshine QX43-S1 FTTx-OTDR - Fiber-optic Network Tester
Нов
Вашата цена с ДДС (20.0%)
999.10 ЛВ / 510.83 EUR
✅ В наличност < 10 Бр.
Планирана Дата Доставка на Куриер до Вас 12-11-2025
Описание на продукт
Това е автоматичен превод. Оригиналния текст може да видите тукKomshine QX43-S1 е компактен универсален измервателен инструмент на ненадмината цена. Винаги имате цялото необходимо оборудване под ръка - идеалното допълнение за всеки техник на път. Поддържа оптични конектори FC, ST и SC (ST и SC чрез адаптер). Работата е интуитивна, съчетавайки сензорен дисплей и три бутона. Резултатите от измерването могат да се запазят като SOR файлове. Измерването с едно щракване опростява тестването. Вградено фенерче за удобна проверка на кабелите в условия на слаба светлина. Разполага с батерия с голям капацитет 6000 mAh, зарежда се чрез USB-C, а цялото устройство тежи само 600 грама.
Основни характеристики
- OTDR - измерване на параметри на оптичния маршрут ( 26/24 dB, 1310/1550 nm )
- VFL - визуален локатор на повреди
- OPM - модул за измерване на оптична мощност
- SLS - модул със стабилен източник на светлина
- RJ45 - тестване на мрежата
Параметрия
| OTDR | |
|---|---|
| Дължина на вълната (nm) | 1310/1550±20 |
| Динамичен диапазон (dB) | 26/24 |
| Сляпа зона на събитието (м) | < 1,5 |
| Сляпа зона на затихване (м) | < 5 |
| Брой оптични интерфейси | 1x FC/UPC |
| Приложимо оптично влакно | СМ |
| Обхват (км) | 0,5, 1, 2, 5, 10, 20, 35, 50, 75, 100, 150 |
| Точност на разстоянието (м) | ± (1 м + разстояние на измерване × 2 × 10⁻⁶ + разделителна способност на точката на събиране) |
| Брой точки за вземане на проби | 5, 10, 20, 50, 100, 200, 500, 1000, 2000, 10000, 20000 |
| Ширина на импулса (ns) | > 15000 |
| Резолюция на семплиране (м) | 0,04 |
| Точност на загубите | ± 0,03 dB/dB |
| Точност на отражението | ± 2 dB |
| OPM - модул за измерване на оптична мощност | |
|---|---|
| Диапазон на дължината на вълната на измерване | 800~1650nm |
| Корекционна дължина на вълната (nm) | 850, 1300, 1310, 1490, 1550, 1625, 1650 |
| Диапазон на измервателната мощност | -70~6dBm |
| Точност на измерването | <(±0,2 dB или ±5%) |
| Резолюция на дисплея | 0,01 dB |
| Интерфейс за измерване на мощност | FC/UPC + 2.5 мм универсален конектор |
| SLS - модул със стабилен източник на светлина | |
|---|---|
| Дължина на вълната (nm) | 1310/1550 |
| Изходна мощност | >-10dBm |
| Честота на модулация | CW, 270Hz, 1kHz, 2kHz |
| Оценка за безопасност на лазера | Клас 1M или Клас 1 |
| Вграден интерфейс за оптични влакна | Оптичен порт за OTDR |
| VFL - модул с червен източник на светлина | |
|---|---|
| Дължина на вълната (nm) | 650 |
| Изходна мощност | 10mW |
| Режим на модулация | CW, CHOP (2 Hz) |
| Оценка за безопасност на лазера | Клас 3R |
| Интерфейс с оптични влакна | 2,5 мм универсален конектор за FC, SC, ST |
| RJ45 - модул за тестване на мрежа | |
|---|---|
| Приложим мрежов кабел | CAT5, CAT6 |
| Дължина на подравняване | 300 м |
| Максимално разстояние за предаване на звук | 300 м |
Свали
Технически параметри
LAN ports
Fiber type
Single Mode
Touchscreen
Yes
Battery capacity [mAh]
6000
Optical Connectors
(1) FC
Wavelength - Tx/Rx [nm]
1310 / 1550
Distance [km]
150
Power type
USB-C
Polishing type
UPC
Display resolution
800 x 480
USB ports 2.0
1
Operating temperature [°C]
-10 up to 50
Weight [g]
600
Width [mm]
179
Height [mm]
112
Depth [mm]
48
Integrated battery
Yes
